386煙AMP　アコギピックアップ研究編　ピックアップ形状色々

熱収縮チューブのみでなく、

樹脂で固めたり

缶で覆ったり、色々やってみた。

使った機材と方法

１．実験方法

　ギターの音の場合、弾き方と貼り付け位置で音が変わってしまうため、

スピーカーから出した音を板に張ったピックアップで拾い、周波数毎のレベルを

グラフ表示することで、客観的な評価を可能とする（笑）

実験装置

１．スピーカーの前に枠に張った２．５ミリのベニアを固定する。

２．各ピックアップを同じ位置に張る。

３．スピーカーから音を出す。

４．ピックアップの音をミキサー経由でパソコンへ。ミキサー入力はハイインピ対応。

４．パソコンに取り込んで、「WAVE　SPECTRA」でグラフ化

音の出し方

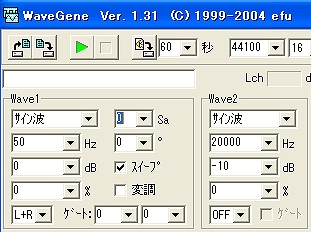

「WAVE GENE」のスイープを使って、５０ヘルツから２０Ｋヘルツまでを

１分間かけて変化させた音をスピーカーから出す。

スピーカーの音、ミキサーレベルなどは全てのピックアップで同じにする。

測定途中で変えない。

ピックアップ色々

左から

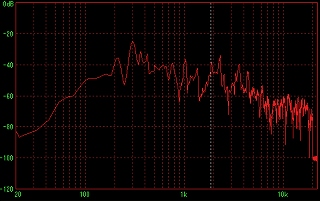

１．上面を１ミリほどエポキシ接着剤

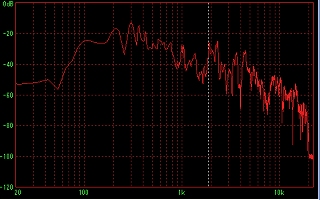

２．一部分のみエポキシパテ

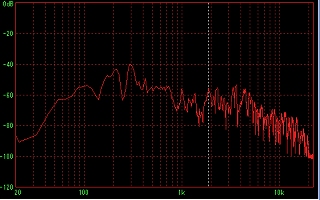

３．全体を厚めにエポキシパテ

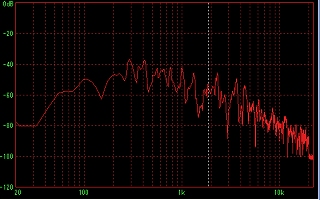

４．３の上面を缶でつつむ

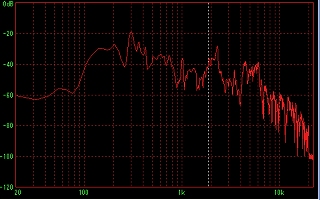

５．熱収縮チューブのみ

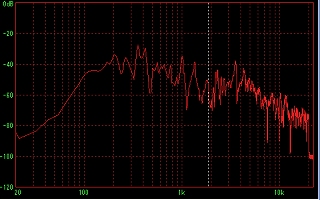

６．グヤトーンＧＰ－１

裏は５以外は素子が直接板に触れる

グヤトーンは樹脂状なもので固めてある

所　感

１．何かで包むと、出力レベルが落ちる。５．熱収縮チューブでさえ、露出している２より低い

２．分厚く包むとかなり出力がおちる（ピークでー２０とー４０ｄＢの差がある）

３．包んだ場合、特に低域の落ち込みが顕著

４．あまり包んでいないものは、２Ｋヘルツあたりにピークが見られる。これがピエゾのピークか？

５．グヤトーンのＧＰ－１は、分厚めに包んだ場合と傾向が似ている。確かに樹脂＋金属で厳重に　　カバーされている。

出力を落とすのは簡単そうなので、なるべく出力を落とさない方向のピックアップを煮詰めて、

いい音が出せないか研究を継続予定。
