386煙AMP アコギピックアップ研究編 エンドピンジャックBOX作成
今度ステージ？で、演奏する予定なのと
外側にピエゾを貼っていると腕があたったりといまいちなので
内側に貼って、エンドピンから出すことにしました。
が、ピックアップの交換など、いろいろやってみたいので
ジャック付のBOXを作ってみました。
まずは、安く＆誰でもできるように
そのあたりにある部品でやってみました。
|

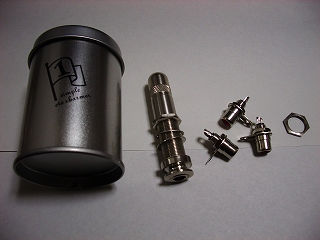

使った部品
|
|
|
|
１．ブリキ缶
１００均：２個１０５円
２．エンドピンジャック
サウンドハウス：９５０円
３．RCAジャック
秋月電子：４０円を３つ
４．固定用のナット
１個２５円？を２個
|
|
|
|
エンドピンジャックの径に合うナット
|
|
|
|
これが一番入手困難
１２ミリでP=0.75の管用？

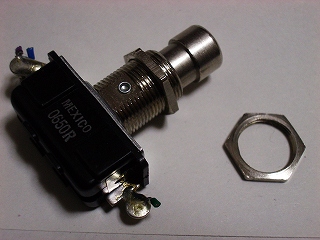

CARLINGのフットスイッチと同じだったので、手持ちのナットを利用
ギャレットオーディオさん
の２５円のナットで
合うと思うけど
未確認。
|
|
|
|
缶の中の接続ケーブル
|
|
|
|
ステレオジャックなので
ベルデンの8412を
つかってみました。
１０ｃｍも使わないので
５０円
硬くて作業性が悪いし
そもそも他の部品が
安物なので
意味ないと思う。
普通の線材を
お勧めします。
|
|
|
|
|
接続方法
|
|
|
|
エンドピンジャック用に
１２ｍｍ
RCAジャック用に
８ｍｍ × ３
TIPに２つ
RINGに１つの計画

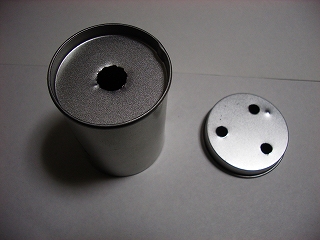

１２ミリのドリルはなかったので１０ｍｍであけて
リーマー
薄いので加工容易。
薄いのでぶつけると
へこみます。
フタのへこみはその失敗の跡・・。
|
|
|
|
|

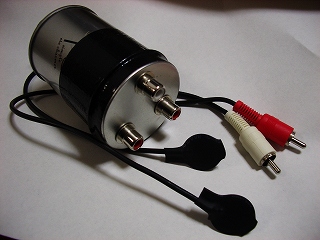

エンドピンジャックBOX RCA側
|
|
|
|
いきなり完成
フタはガムテ固定
本当は
塗装を少し剥がして
導電性のテープがいいと思う。
ピックアップの
RCAプラグも
そのへんに転がってる
オーディオケーブル流用
５０円くらい？
|
|
|
|

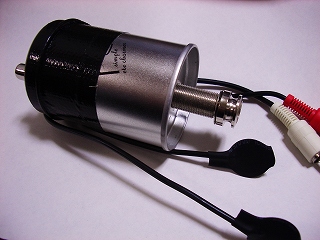

エンドピンジャックBOX エンドピン側
|
|
|
|
エンドピン側の缶が
「あげぞこ」
になっているので
ギターの底部に
密着しません。
これは
ちょっと失敗だった・・。
ステンレスの
塩・コショウ入れを
使うといいと思うけど
加工性に難あり
かな？
|
|
|
|

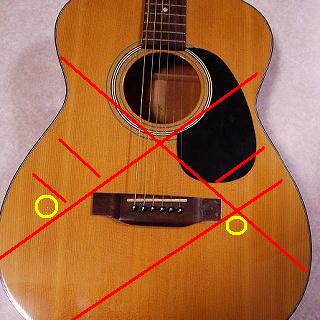

ピックアップの位置
|
|
|
|
新岡ギター教室の
情報そのままです。
予定では黄色に
つけたつもりですが
手探りなので
よくわかりませんね。
|
|
|
|

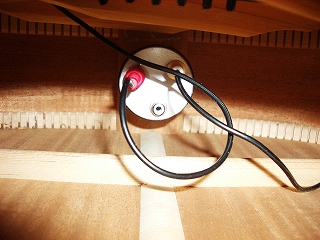

内部の様子
|
|
|
|
サウンドホールから覗くと
こんな感じ。
空いてる「白RCA」は
RING側
写真だと
TIP側に２つの
ピックアップが
つながっている状態。
モノラルのケーブルを
エンドピンジャックに
つなげばOK
|
|
|
|

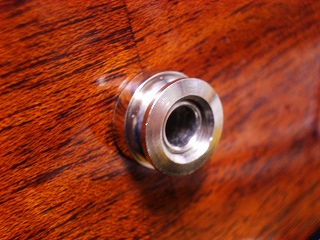

エンドピンジャック
|
|
|
|
少し引っ込みすぎ
とりあえず、
モノラルケーブルでは
問題なしなので
このままGO。
この微調整は
ちょっと面倒・・・。
|
|
|
|
さて試奏
|
|
|
エンドピン → モノラルのシールド
→ ミキサー（高インピ対応の端子）→ OUT端子
→ パソコンのライン入力
腕はおいておいて、アルペジオとストロークで
こんな音になりました。
録音した音（MP3形式）
とりあえず反省・・。
あまった弦は切っておかないと
「ちゃらちゃら」と音が入る
同じく、内部のケーブルを当らない様に
固定＆工夫しないと、「ことんことん」と音が入る。
|
とりあえず
いい音と
思ってます（笑）
エンドピンジャック
＆
BOX
材料費は約１３００円？
ぎりぎり手は届くので
一応の目的であった
交換可能は実現。
交換容易かどうかは・・
疑問・・。
|
|
