tacoピン アコギピックアップ研究編
ギター内部にピックアップを仕込む場合にはエンドピン穴を１２ミリに拡張し
エンドピンジャックと交換するのが一般的だが・・・・
・エンドピン穴拡張はそれなりに工具が必要。
・元には戻せないので勇気がいる。
・エンドピンジャックは数百円では買えない
と思っていたら、最近、ミニプラグを活用したエンドピンジャックが
・ヤフオクで、既存エンドピンをくりぬいた自作品
・アメリカ製のステンレスの市販品が＄７０位
と知ったので、超お手軽版作成の研究をしてみた。
もちろん、コンセプトはtacoピン同様に１０分の１の価格で
８０％の機能と満足度（笑）
|
|
|
|
|
普通のエンドピンジャック
|
|
 |

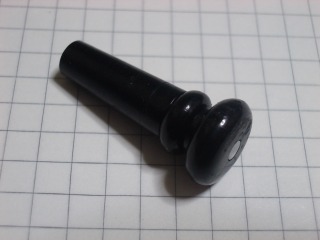

私の国産ギターに刺さっていたエンドピン
どのギターも、まあまあこんなサイズだと思う（信じる）
|

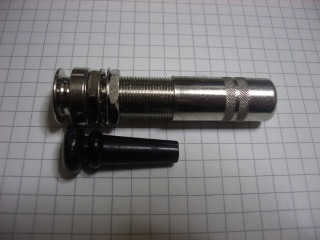

| 普通のエンドピンジャック |
|
|
エンドピンジャックとの比較、全然大きさ違う
これを挿すんだから、かなりエンドピン穴を拡張しないといけないのも納得 |
|

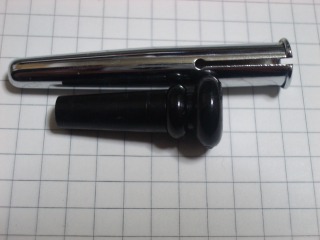

代替品は、鉛筆のキャップ
|
|
 |
テーパがあって、中空で
そこそこ丈夫でこのサイズ・・
考えついたのは、この
鉛筆キャップ！！
|

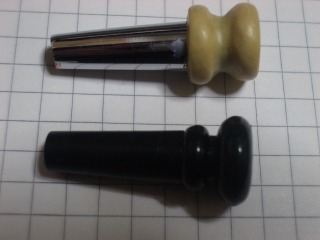

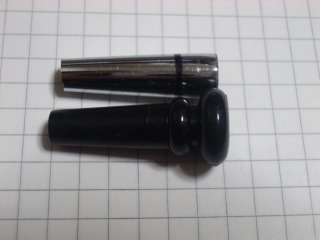

サイズを合わせてカット
|
|
 |
現物あわせで、エンドピン穴にキャップを挿して、サイズを決めて、カット |
| 膨らんだ部分はエポキシパテ |
|
|
ストラップがかかる部分は
エポキシパテで造形
粘土細工みたいで結構楽しい
おもちゃ屋で買えるタミヤのエポキシパテを利用
|

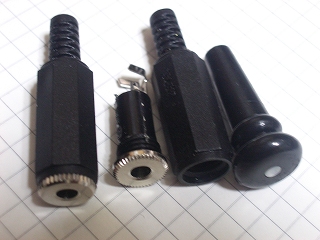

ジャック部分
|
|
 |
入手性のいい「マル信」の延長用ミニプラグ
はずしてある方は、はモノラル用
も、ひとつはステレオ用
ステレオもモノラルも端子数のみでサイズは同じ
というかプラ部品は共通で端子がついてるか否かのみ
|

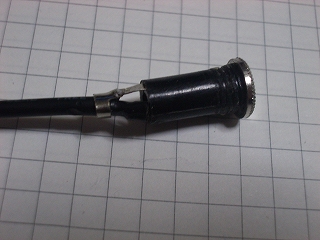

ジャックにシールド線
|
|
|
シールド線を半田つけ。
鉛筆キャップが金属なので、接触防止にTIP(先端）側は、熱収縮チューブ
このあと全体もチューブで包んでも、ギリで入った。
包まないと余裕
|

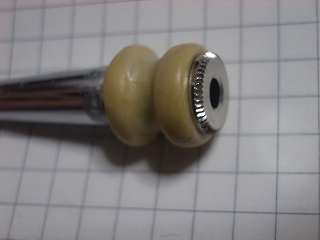

キャップにはめる
|
|
|
測って切ってるので、もちろんジャスト
ジャックのネジ部は削り落とした
キャップ径があと１ミリ大きければ、エポキシでネジの受けを作って・・
もできるが、ここは強度を考え、エポキシ接着剤でシールド共に
しっかり固めちゃうのがよいと思う。
写真は、挿してあるのみ。
|
エンドピンリプレース
|
|
|
既存のエンドピンを抜く
あて布などして、ペンチではさんで回すと
比較的無傷で取り出せるが、抜き易さはモノにによる
このギターの場合、エンドピン穴は内部まで貫通していたので
加工は不要
> |

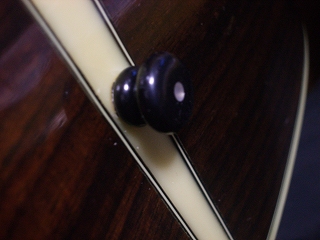

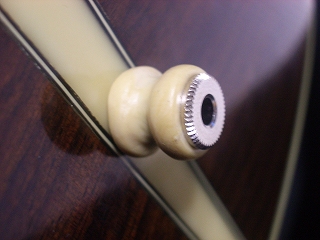

エンドピンジャック
|
|
|
シールドをまず穴に通して、エンドピンを挿す
ケーブル太さ３−４ミリ程度なので、エンドピン穴の拡張は全く無し |
結論
|
|
驚くほどお気楽、簡単
なんといっても１０００円はするエンドピンジャックが
４つ１００円の鉛筆キャップで、と 画期的！
（材料）
・鉛筆キャップ（４つ入） ：１００円
・ミニジャック（マル信） ：１００円
・シールド線（１ｍ） ：１００円
・エポキシパテ（タミヤ製）：４００円
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
計 ７００円
（道具）
・半田コテ、鉄ノコ、カッター、ヤスリ、ワイヤストリッパ
（消耗品等）
・半田、エポキシ接着剤、熱収縮チューブ、サーフェサー、塗料、刷毛・・
塗装すると１０個は作らないと１０分の１価格にはならないかなぁ・・・惜しい！。
パテはダイソーのは荒いけど、できなくはないので、更なるコストダウンのためには利用価値あり。 |
ギターへの加工は、エンドピン穴を開ける、ではなく、エンドピン差替のみ
超お気楽、お手軽
半田付け未経験の方も３０分くらい練習すればいけると思う。
エポキシでの整形も既存の形・色にこだわらず「ストラップが外れなければいい」
だと、もっとお気楽
現在、着色して耐久テスト中だけど
エンドピンなんて、黒、白、アイボリーなので
そういう色のエポキシパテがあればそれを使うと無塗装でＯＫ
というか、ミニプラグの形状をエンドピンみたいにすればいいんだから、
どっかの楽器屋さんとかで商品化して欲しいです。
その時は、500円以下にしてね（笑）
|
|
|
|
|
