アコギピックアップ研究編
tacoピン（ピエゾ）とマグネをミックスしてる方も多い様なので
どれくらいの音量差があるのか手持ちのマグネ（FISHMAN NEO-D シングル）で比較
|
|
|
|
|

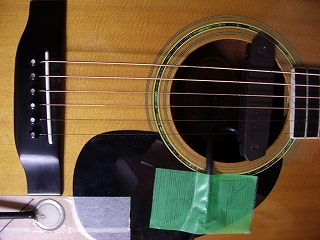

| マグネとピエゾの貼り位置１
|
|
 |
これくらいの位置でテスト
いつもの２７ミリ ステンレスのピエゾ
熱収縮チューブで包んだタイプ
マグネはNEO-D Single
|
| マグネとピエゾの貼り位置２ |
|
|
ついでなので
エポキシ固めのピエゾでも実験
|

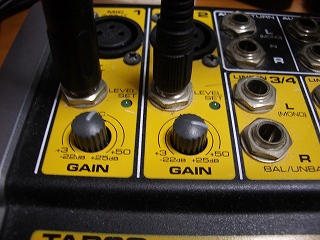

| ミキサにいれてミックス
|
|
|
マグネとピエゾをミキサの２ｃｈを使って取り込み、PCへステレオで。
聞いた感じとパソコンに取り込んだ波形の大きさで、マグネとピエゾが同等の大きさになるようにフィーダーは最大で同じにしておいて、ミキサのトリムで調整。
左がピエゾ、右がマグネ
ピックアップの出力としては、ピエゾ（tacoピン）の方が大きい。
|

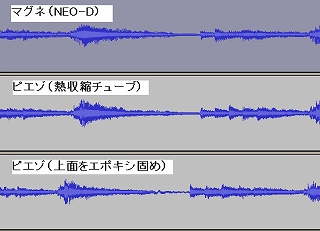

| 波形としてはこれくらい
|
|
|
上の２つは同時に録音してる。
このグラフの山がほぼ同じになるよう
ミキサで調整したが、まだピエゾがやや大きいかも。
３つめは、ミキサのつまみは触らずに、ピエゾのみを変えて同様に弾いたつもり。「つもり」なので弾き具合による強弱は間違いなくある。
２よりはやや出力が小さめにみえる。
|
| 比較動画
|
|
それぞれの結果まとめは、こちら
→ YOUTUBE動画
マグネって、かなりエレキギターっぽい。
ピエゾって、ギターっぽい音じゃない？
チューブもエポキシも音量はあんまり変わんない。
エポキシはちょっと音こもるかなぁ？
|
マグネよりも、ピエゾは出力でかいんですね。
マグネって、かなり「じーっ：って
いいますね。
シングルだからかな？
|
| マグネとピエゾ（熱収縮チューブ）
|
|
|

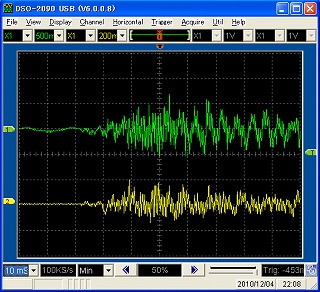

オシロでの比較です。
ピエゾは熱収縮チューブ包み
緑がピエゾ （５００ｍV/Div)
黄色がマグネ （２００ｍV/Div)
一番大きそうな波で
緑は、真ん中から１目盛りちょい
黄色は、真ん中から１目盛り
ピエゾは０．５Vを超える
マグネは、０．２V程度 |
| ついでにノイズ
|
|
どうもマグネのノイズが気になるので、ピエゾとの比較。
ミキサのトリム、フィーダーは先と同じで、無音時を録音。
わかりやすいように、そのままAudacityのノーマライズで
ゲインアップ。
前半は無音ですが、後半ブーン＆ジーといいます。
パソコンのボリュームに注意です
→ YOUTUBE動画
|
マグネはやっぱりジーっていう。
ピエゾは、ノイズというより、マイクとして周囲の音を拾ってしまっているノイズかな？という気がします。
|
| 結論
|
|
マグネとtacoピン（ピエゾ）の出力を比較すると、ピエゾがでかい。
ピエゾの波形を調べると０．５Vくらい出てる。
ラインの出力は、ピークtoピークで１−２V程度らしいので、プリで増幅するとしたら、大目にみても５倍で十分。
００６Ｐ乾電池のプリだと電圧９Ｖなので、１０倍にもするとクリップしそう。
|
ピエゾって、結構出力でかいんです
|
|
|
|
|
