386煙AMP アコギピックアップ研究編 プリアンプのトーン回路

 プリアンプはボリューム調整のみでいいかな?

と思っていたけど

わザとピエゾっぽい高音が強調された位置に貼って

トーンで高域を鈍らせるのもありかな?

とちょっとだけ研究です。

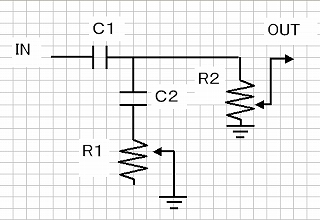

まずはよくあるトーン回路とボリューム回路










プリアンプとか

ブースターの簡易的なトーンはこんな感じだとおもいます。



高域をC2を通して、GNDに落とすことで、

出力側への高域を減らす。

落とす量はR1で調整

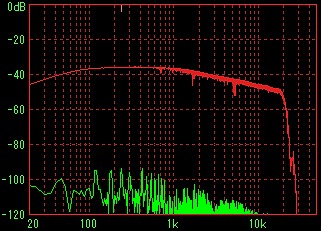

まずはトーンを通さずに








10−20KHzの音をPCから出して、

それを別PCで録った

グラフ。



低域&高域落ちてるのが気になるけど

こんな感じ

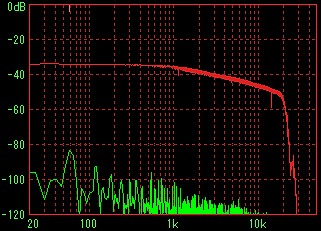

NO.1 では、プリを通してみます(10,0.047,100K)








C1:10uF

C2:0.047uF

R1:100KΩ

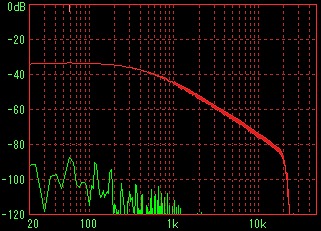

NO.2 トーンを絞ります(10,0.047,0K)




C1:10uF

C2:0.047uF

R1:0



トーンを絞った音っていうヤツですね。

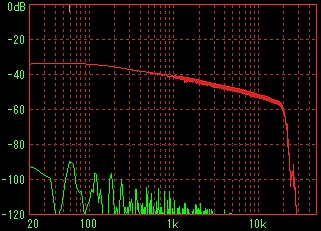

NO.3 トーンやや絞りめくらいだと?(10,0.047,30K)




C1:10uF

C2:0.047uF

R1:30K



ちゃんとコントロール

できてますね。

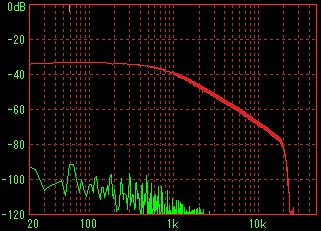

No.4 コンデンサC2の値を減らします(10,0.022,0K)




コンデンサC2の

値を減らして、

トーンを絞る



C1:10uF

C2:0.022uF

R1:0K



No.2と見比べると

減衰が高域寄りに変化する

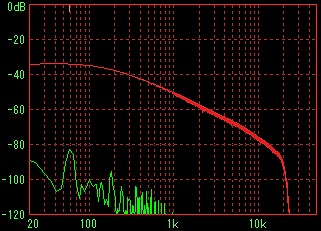

No.5 コンデンサC2の値を増やす(10,0.1,0K)




コンデンサC2の

値を増やして

トーンを絞る



C1:10uF

C2:0.1uF

R1:0K



逆に

No.2と見比べると

減衰がより低域から

高域に関してはこんな結果



 高域をだらだらと落とすのは比較的容易

  C1を増やす → より低域から減衰する

  C2を減らす → 高域のみが減衰する

  抵抗の値大 → ほとんど減衰しない

  抵抗の値小 → たくさん減衰する

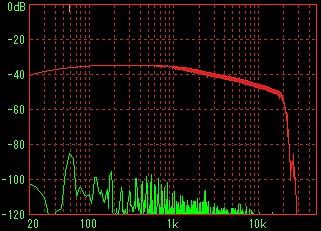

No.6 今度はC1を減らす(0.1,0.047,100K)




低域のコントロール

C1を減らす



C1:0.1uF

C2:0.047uF

R1:100KΩ





No.1と見比べると

低域が減衰

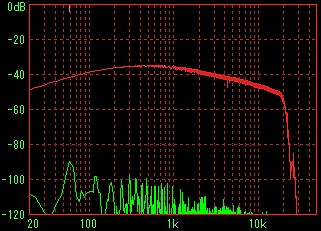

No.7 もっと大胆に減らす(0.022,0.047,100K)




C1を大胆に減らす



C1:0.022uF

C2:0.047uF

R1:100KΩ





No.6と見比べても

低域が激減

結論



 だらだらと高域を落とすのは、コンデンサ+可変抵抗で実現可能。

コンデンサの容量で落ちるポイント、抵抗値で落ちる量をコントロール。



 だらだらと低域を落とすのは、回路に直列にいれるコンデンサ容量で

コントロール可能





コンデンサ1つで

変化するので

おもしろいですよね?

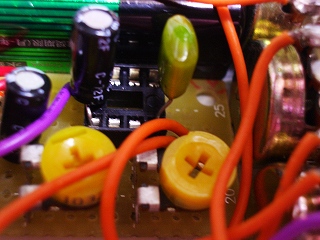

こんな感じにソケットに

すると

とっかえひっかえ

できます(笑)





所 感

 簡単な回路で、音色が変わるのはそれなりに楽しい。
