386煙AMP アコギピックアップ研究編 エンドピンジャック接続

 このピックアップを使ってくれてる友人が

「エンドピンジャックにつながる様にしたい」とのことなので

エンドピンジャックにつないだのを作りました。

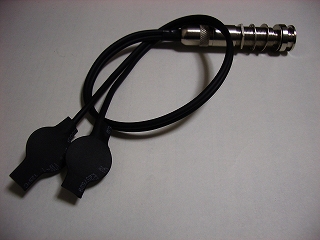

作ったのはこれ




いきなり完成。



ケーブル長さは30cm弱



エンドピンジャックは

サウンドハウスの通販



送料はかかるけど

部品としては1000円弱



すごくいいお店だと思う

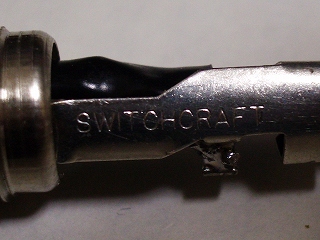

エンドピンジャック ポイント1






スイッチクラフトって

書いてあるし



そこそこいい品なんじゃ

ないでしょうか。

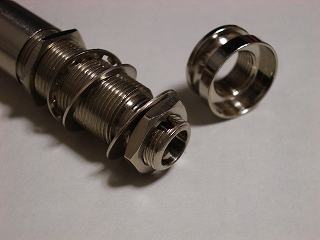

エンドピンジャック ポイント2






ギターの外側から

ネジを締めて

固定できるというのが

このエンドピンの

ポイントです。



サウンドホールから

手をつっこんで

ナットを回すなんて

大変そう。

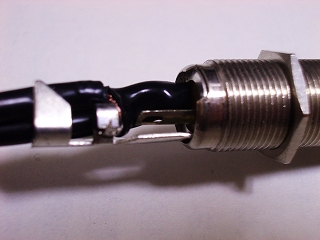

接続方法






しかもステレオジャック



将来的に2系統を

引き出したいかもしれないので



今回はピエゾを

2つともTIP側に



あとは熱収縮チューブで

雑な仕事を隠す(笑)





結論





これでギターの内側にピックアップを貼れば

とってもスマートにできあがり。



問題はギターに穴をあけないといけないこと



友人は穴はリーマーとドリルであけたそうです。



私の分の

エンドピンジャックも

いっしょに通販して

もらったので



近いうちに私も

取り付けてみます。
