386煙AMP アコギピックアップ研究編 バッファアンプ製作
バッファアンプを自作して、
通した音と通してないのと比較してみました。
|

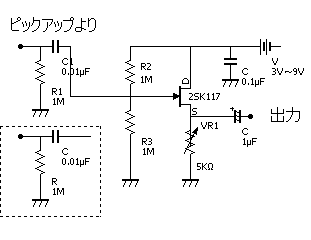

作った回路ははこれ
|
|
|
|
インピーダンスの変換を
すればいいらしいので、
FETのソースフォロア回路
ピックアップの出力が
案外大きい気がするので
ゲートの電圧を
電源の真ん中あたりに
するべくR1とR2
複数のピックアップを
ブレンドする時は
点線四角の回路を
複数用意してみる。
|
|
|
|

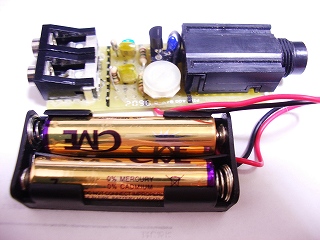

完成図（ピックアップ２個用）
|
|
|
 |
消費電流が大きいと
００６Pは交換が面倒と
思い、
まずは単２本の３V
で
ピックアップ２つ用
消費電流は１ｍA程度に
VR1を調整
電池の容量が５００mAh
なら、５００時間OK.
|
|
|
|
早速バッファを通して録音
|
|
|
|
いつもの様に
PCのマイク入力より
いつもよりも
ふくよかな気が・・・

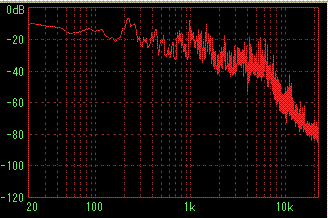

バッファを通した音
（MP3形式)
|
|
|
|
バッファを通さずにもう一度
|
|
|
|
あれれ？
とバッファを通さない
いつもの音を再確認
ピックアップの位置
PCのレベルなどは
全く同じ

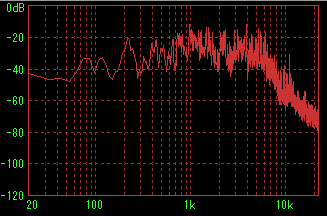

直接PCに録音した音
(MP3形式）
|
|
|
|
バッファアンプはやっぱり必要？
|
|
|
音も違うけど
グラフにもあらわれてます。
ピエゾの音は「シャカシャカ」って言われるのは
ハイインピーダンス対応じゃない機器に
ダイレクトでつないでいるから？
かも・・・・・・
|
バッファを通さないと
低域が削れてる
気がします。
BOSSのエフェクタを
OFFでつないだ
先回の結果を
よくみると１５０−２００HZ
より下が削られてそう。
アコギの低音は
案外低く
低域を削らない様に
設計されたバッファを
通さないと
かなり削られる？
次は
マルチエフェクタに
つないでみます。
|
|
|
|
