386煙AMP アコギピックアップ研究編 ボリューム調整
ピックアップに直接ボリュームをつけて
音量調整してみました
|
ボリュームによる音量調整テスト
|
|
 |
テスト用の回路はこれ
左がPCのマイク端子へ
まんなかがボリューム
右がピックアップの入力
ピックアップからの入力が
ボリュームを通って、
PCのマイク端子へ向かう
写真の場合
ボリュームの
一番上がマイク端子へ
真ん中がピックアップから
一番下がGND
|
|
|
|
ボリュームの抵抗値
|
|
 |
ピエゾはとっても
インピーダンスが
高いらしいので
手持ちでは大きめの
500KΩの
Ｂカーブでテスト
|
|
|
|
テスト時のピックアップ位置
|
|
 |
１弦側のブリッジに
両面テープで貼る
みづらいけど
「８」の位置
|
| |
|

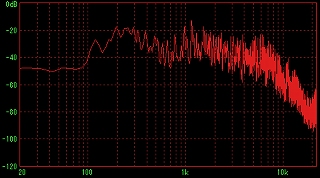

まずはスルーの音
|
|
 |
ボリュームを介さずに
直接PCへ入れた音
VOLなしの音
(MP3形式）
|
| |
|

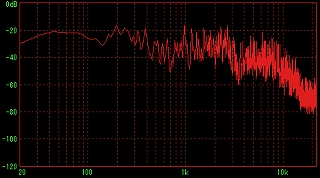

VOLあり １００％
|
|
 |
VOLあり １００％の音
(MP3形式）
|
| |
|

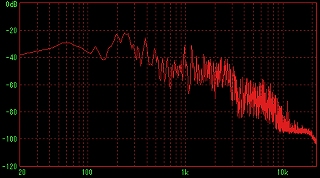

VOLあり ７５％
|
|
|
|
VOLあり ７５％の音
(MP3形式）
|
| |
|

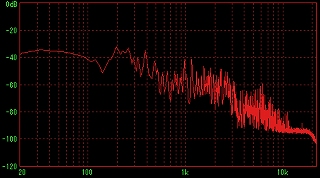

VOLあり ５０％
|
|
|
|
VOLあり ５０％の音
(MP3形式）
|
| |
|

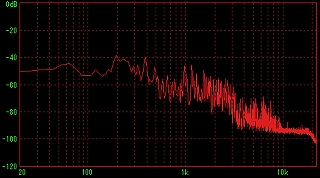

VOLあり ２５％
|
|
|
|
VOLあり ２５％の音
(MP3形式）
|
| |
|
さて結果は
|
|
| ボリュームなしの場合と
ありで１００％で音量差はあまり感じない。
５００ＫΩ以上であれば、まあまあＯＫ。
７５％でかなり小さくなった
と感じるのでカーブはＡが良さそう。
確かに音量の調整はできるけど
こもった音になりますね。
|
ボリュームつければ
音量調整はできそう
でも、音質もかわっちゃう・・。
ま、エレキギターでも
パッシブなピックアップの場合
ボリュームを絞ると
こもると思うのでそんなもん？
|
|
